一、品字形移动铁丝网设计依据:

(1)《边境铁丝网技术要求》BHF TSW -2012;

(2)《工程建设标准强制性条文》(2002年版) ;

(3)《军用工程技术标准》(JTG B01-2014);

(4)《安全防范工程验收规则》(GA/T308 -2001)

(5)《安全防范工程程序与要求》(GA/T75- 94)

(6)《安全防范工程技术规范》GB50348-2004

(7)《钢结构设计规范》(GB50017- 2003)

(8)《建筑钢结构焊接技术规程》(JGJ81-2002)

二、品字形移动铁丝网设计说明:

1、框架采用30x30x1.5mm的镀锌方管焊接而成，表面颜色由根据需要确定。

2、品字形刺丝滚笼采用顶部直径800mm，底部直800mm双圈组合成三个圈, 每圈卡点为8个，拉伸后节距为200mm;刺丝连接卡厚度1.5mm±0.05,刀刺宽度22mm,两刃垂直间距15mm，刀刺纵向间距34mm，芯丝材质为热镀锌弹簧钢丝，直径为2.5mm ;镀锌量采用275g/㎡。

3、刺丝滚笼用U型卡扣固定在框架上，在框架两侧各有两根直径4mm的钢丝绳，与刺笼相交处采用直径0.8mm的镀锌铁丝拧紧固定，钢丝绳两端固定在框架上。

4、配件包括固定柱6根、榔头1个(6磅)、固定钢丝绳3根、手套3副以及必要的连接件及专业工具，便于人工搬运携行。

三、品字形移动铁丝网参数说明:

1、刺丝滚笼采用刀片刺绳绕圈后相临两圈用带有U型连接卡固定而成，张开后形成蛇腹网状。

2、刀片刺绳为冲切钢板采用机械压轧在钢丝上成型，刀刺宽度22mm,两刃垂直间距15mm,刀刺纵向间距34mm,芯丝直径为2.5mm。刀片为厚度0.5mm的Q195钢板冲切制作，芯丝由HPB300Φ6.5mm高线钢丝冷拔加工。

3、刺丝滚笼镀锌量采用275g/㎡。

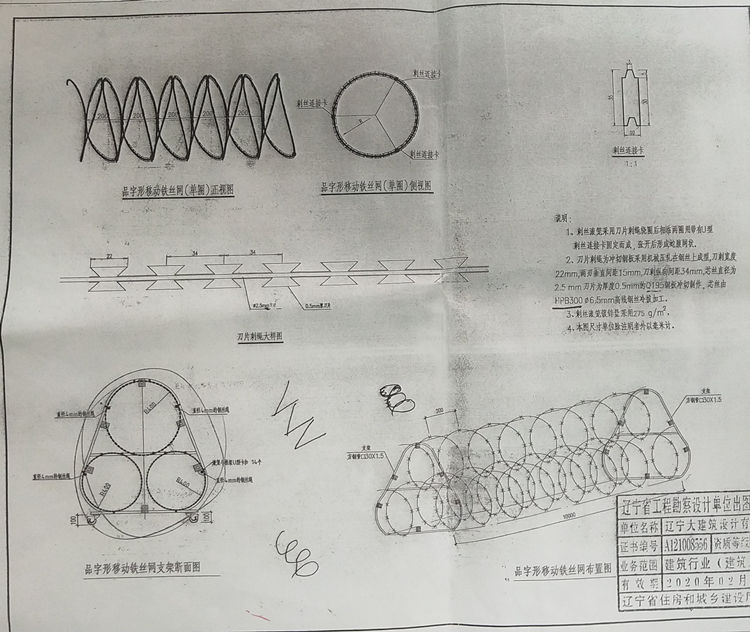

4、本图尺单位除注明者外以毫米计。

?

四、品字形移动铁丝网详细说明

1、外形尺寸，约1700*1700mm；

2、上层刺丝滚笼直径，800mm；

3、下层刺丝滚笼直径，800mm；

4、节间距，200mm；

5、镀锌量，275g/㎡；

6、卡口个数，上层刺丝8个，下层刺丝8个，上下层链接3个；

7、刀刺宽度，22mm；

8、框架材料，30*30*1.5mm方钢；

9、防护高度，约1500mm；

10、铁芯万向轮，H=100mm，4个；

11、总重量，约100kg。
