水库饮用水源地隔离网一般说明:

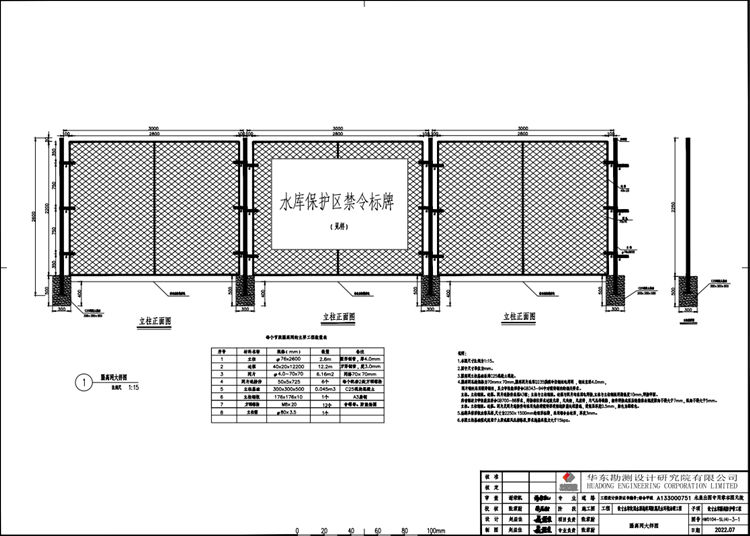

1.本图水库饮用水源地隔离网尺寸比例为1:15。
2.图中水库饮用水源地隔离网尺寸单位为mm。
3.水库饮用水源地隔离网立柱基础采用C25混凝土现浇。
4.水库饮用水源地隔离网网孔的规格为70mmx70mm,隔离网片采用Q235低碳冷拉钢丝电焊网,钢丝直径4.0mm,网片钢丝采用镀锌钢丝,其力学性能须符合GB343-94中对镀锌钢丝的相关要求。立柱、立柱钢板、边框、网片连接件采用A3钢;立柱与立柱钢板、边框与网片均采用电焊接,立柱与立柱钢板焊脚高度10mm,焊接牢固。所有钢材力学性能应符合GB700-88要求,焊接部位要求过渡光滑,无夹渣,无虚焊,无气孔等缺陷,构件焊接成型后的整体曲翘度橫向不得大于7mm,纵向不得大于5mm.立柱、立柱钢板、边框、网片及网片连接件均采用先热浸镀锌再浸塑的防腐处理措施,浸塑层厚度0.5mm,颜色为深绿色。
5.标牌具体面板内容见样，尺寸为2250x1500mm的矩形标牌,采用铝合金材质,厚度3mm。
6.本图立柱基础型式适用于土质或强风化岩路段要求地基承载力大于15kpa。
