F-Ww-E焊接网隔离栅 - G331线布尔津至哈巴河公路建设项目

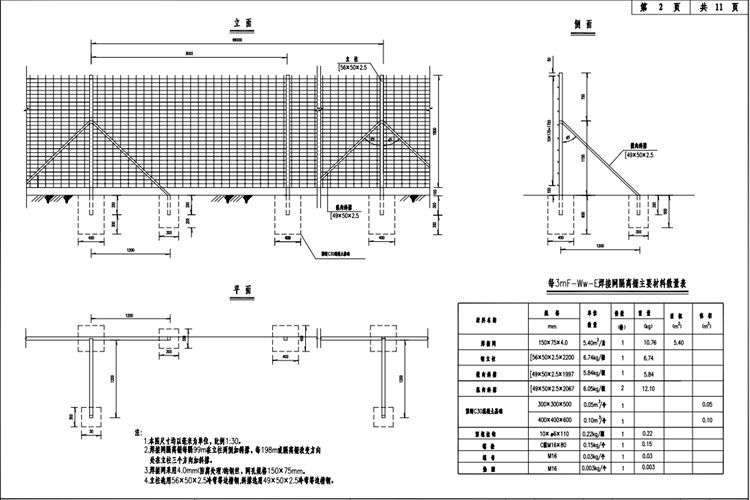

本图尺寸均以毫米为单位,比例1:30。焊接网隔离栅每隔99m在立柱两侧加斜撑,每198m或隔离栅改变方向处在立柱三个方向加斜撑。焊接网采用4.0mm(防腐处理)的钢丝，网孔规格150X75mm。立柱选用56X50X2.5冷弯等边槽钢，斜撑选用49X50X2.5冷弯等边槽钢。隔离栅设置于公路用地界内侧0.3m 处，地形有起伏时，片网隔离栅按阶梯形设置；片网隔离栅遇到≤3m 的沟渠或涵洞时，可直接跨过，但在跨跃处需设置异形网片，防止人或动物由此进入。每段隔离栅的起终点或隔离栅需要断开的地方，应针对不同的情况做端头围封，在隔离栅需改变方向的地方，应做拐角处理。焊接片网隔离栅采用热浸镀锌涂塑处理，螺栓、螺母、垫圈等连接件的镀锌量为120g/㎡，立柱等构件为275g/㎡，网片塑层厚度不小于0.3mm。立柱等钢构件塑层厚度不小于76μm，焊接网隔离栅的钢构件均应作热浸镀锌后镀塑处理。镀锌时应符合下表的规定，热浸镀锌所用的锌应为符合《公路交通工程钢构件防腐技术条件》中引用的 GB/T470中所规定的特1号或1号锌锭，镀锌后再浸塑或喷塑，颜色为果绿色。所有钢构件均应进行热浸镀锌涂塑处理，螺栓、螺母、垫圈等连接件的镀锌量为120g/㎡，其它构件为275g/㎡，网片塑层厚度不小于0.3mm。其它钢构件涂塑层厚度不小于76μm。
